COM-serverit
Asetukset
IP-numeron antaminen COM-serverille
1. Tapa
Jos comserverille ei vielä ole määritelty IP-numeroa, se voidaan antaa arp käskyllä windowsissa. (Huom. IP-numeron vaihtaminen tällä tavalla ei onnistu). Comserverin päällä on tarra, jossa lukee comserverin tuotenumero ja nimi ja sen alla laitteelle valmistuksen yhteydessä kiinteästi annettu ethernet osoite Hex-numeroina.
Liitä comserveri samaan verkkoon (ja samaan segmenttiin) kuin Windows mikrosikin. Mene Windowsin dos-ikkunaan ja kirjoita:
esim.
| käsky | IP-numero | ethernet osoite |
| arp -s | 172.168.200.23 | 00-C0-3D-00-12-FF |
Tämän jälkeen Telnetillä voi ottaa yhteyden comserverin porttiin 1111 ja antaa muut arvot:
Käynnistä TELNET ohjelma ja ota yhteys tähän määrittämääsi IP-numeroon. Valitse Telnetin yhdistä- valitse- etäjärjestelmä- kirjoita ISÄNTÄ-nimen kohdalle antamasi IP-numero desimaalimuodossa ja PORTIN kohdalle kirjoita 1111 ( neljä ykköstä) ja klikkaa YHDISTÄ.
COMserveri vastaa SETUP-valikollaan ja nyt voit antaa muut tarpeelliset tiedot.
2. Tapa
Nolla-modemikaapelilla ( PC-PC kaapelilla) suoraan COM-portista
Käynnistä Hyperterminaali (= windowsin modemiohjelma). Valitse Tiedosto- Ominaisuudet- valitse puhelinumero -valitse yhdistä käyttäen-suoraan COM-porttiin 1 ( tai 2) ja liitä tähän COM porttiin ns. nollamodemikaapeli, jonka D9-liittimen 2 ja 3 navoista johdin menee ristiin.
Valitse sitten määritä- valitse asetukset: 9600,8,None,1,none ( vuonohjaus oltava ehdottomasti None = ei mitään) Valitse OK ja palaa Hyperterminaalin päävalikkoon. Kiinnitä nollamodemikaapeli ( PC-PC-kaapeli ) mikron COM-porttiin ja toinen pää Com-serverin RS232 liitäntään. Laita comserverin virtalähde verkkoon.
Kytke comserverin virta ja välittömästi paina mikron näppäimistöltä näppäintä x useaan kertaan.
CapsLock ei saa olla päällä. Scroll Lock ei saa olla päällä. Ole myös nopea, kun virta on päällä, pitää heti näppäillä toistuvasti x-näppäintä.
Hyperterminaaliin pitäisi ilmestyä IP no. + < ENTER>:
Kursori vilkkuu ENTERIN jälkeen ja siihen voit nyt kirjoittaa haluamasi IP-numeron desimaali -muodossa:
esim. 192.200.68.23
- Tämän jälkeen käynnistä TELNET ohjelma ja ota yhteys tähän määrittämääsi IP-numeroon. Valitse Telnetin yhdistä- valitse- etäjärjestelmä- kirjoita ISÄNTÄ-nimen kohdalle antamasi IP-numero desimaalimuodossa ja PORTIN kohdalle kirjoita 1111 ( neljä ykköstä) ja klikkaa YHDISTÄ.
COMserveri vastaa SETUP-valikollaan ja nyt voit antaa muut tarpeelliset tiedot.
3.Tapa
Yhdistä COM serveri samaan verkkoon ( sama segmentti kuin PC) kuin tietokoneesi. Käynnistä koneellasi WuTility (vers.2.10 tai uudempi ). Valitse INVENTORY- SCAN LOCAL NETWORK. WuTility löytää verkossa olevan COM Serverin ja näyttää sen MAC osoitteen ja IP osoite on 0.0.0.0. Hiirellä näpäyttämällä tee COM server siniseksi. Valitse sitten CONFIGURATION- ASSIGN IP-ADDRESS ja anna sopiva IP osoite ja paina OK.
Nyt ilmestyy sinisenä olevaan COM serveriin IP numero ja voit klikata tietokoneen kuvaa ja Telnet istunto COM serverin setup:piin alkaa. (Tai Valitse CONFIGURATION- CONNECT BY TELNET.)
Voi antaa muut arvot:
Nyt sinulla on Comserverissä haluamasi IP-numero ja voit W&T:n management-ohjelmalla klikata sinistä monitoria eli avata Telnet yhteyden ja se ottaa suoraan yhteyden porttiin 1111 eli Comserverin setup-ohjelmaan.
COM-serveri vastaa SETUP ohjelmalla ja tulostaa ruudulle:
****************************************
10BaseT Com-Server *
****************************************
1. INFO System
2. SETUP System
3. SETUP Port 0 (Serial)
4. SAVE Setup
Press <No.+ ENTER> (q=quit):
1.INFO system sisältää tietoja, joita et välttämättä tarvitse, muuten kuin COM serverin biosin päivityksessä.
2. SEUP system on tärkein ja ensimmäinen menu, jonka valitset. Näyttöön tulee seuraavanlainen menu.
*** Port:- / Menu Level:1 ***********
SETUP System
1. Setup TCP/IP
2. Set Password
3. Flash Update
4. Factory Defaults
5. Reset
Press <No.+ ENTER> (q=quit): 1
Tästä menusta valitset Setup TCP/IP, jolloin tulee seuraava menu:
*** Port:- / Menu Level:2 ***********
Setup TCP/IP
1. IP-Address
2. Subnet Mask
3. Gateway
4. MTU (512-1024)
5. BOOTP Client
Press <No.+ ENTER> (q=quit):
Tästämenusta valitset 2. Subnet mask, johon laitat Järjestelmänvalvojan antaman subnet maskin.
Tästä menusta valitset seuraavaksi 3. Gateway, johon laitat Järjestelmänvalvojan antaman Gateway:n IP-numeron.
4. MTU- arvoa ei normaalisti tarvitse muuttaa.
Viimeiseksi valitset 5. BOOTP Client. Oletusarvoisesti tässä kohdassa on 1= ON, mikä tarkoittaa, että COM-serveri ottaa sen IP-numeron, jonka DHCP-serveri tarjoaa. Tämä arvo ei ole järkevä, koska IP-numero voi tällöin vaihtua. DHCP-serverilleon määriteltävä, että tietyt IP-numerot on kiinteitä ja niitä DHCP-serveri ei jaa kenellekään. COM serverille on syytä antaa tälläinen kiinteä IP-numero.
Joten anna tässä arvo 0= OFF. ja paina ENTER. Telnet palaa valikossa alemmaksi ja painamalla taas ENTER ja vielä kerran ENTER, jolloin telnet palaa alkuvalikkoon, josta valitset 4. Save Setup ja vahvistat vastaamalla Y. (=Yes).
Nyt COM-serveri on TCP-master ja se voidaan ottaa käyttöön esim. virtuaalisena COM-porttina.
Jos käytät COM-serveriä COM port redirector ohjelman avulla, sinun ei tarvitse määrittää COM serverin UART-setupin arvoja, koska COM port redirector antaa sovellusohjelman määrittää RS232 portin arvot..
Jos sinun tarvitsee määrittää sarjaportin asetukset, valitse päävalikosta 3. SETUP Port 0, ja valitse seuraavasta valikosta 2.UART setup, jonka alavalikossa on eri kohdat :
*** Port:0 / Menu Level:2 ***********
(9600,N,8,1,H)
1. Baud:
2. Parity:
3. Data Bits:
4. Stopbit:
5. Handshake:
Press <No.+ ENTER> (q=quit):
Com-serverin perusmääritykset lyhyesti.
1. IP-osoitteen määritys kiinteäksi.
Kun haluat määrittää comserverieitä, voit käyttää WuTilitya, mikä on kätevin tapa hallita COM-servereitä.
Lataa koneseesi WuTility. Löydät latauslinkin sivuiltamme TCP/IP työkalut. Lataa se ja pura ja suorita. Lataa se siihen koneeseen, joka on samassa verkossa kuin COM-serveri ja vielä samassa segmentissä ( ts. kytketty samaan HUBiin tai kytkimeen ).
Aloita WuTility ja valitse SCAN local network. Ohjelma löytää COM serverit ja näytää niiden ethernet osoitteet ja Ip-numerot.
Jos et vielä ole antanut COM serverille IP-numeroa, niin toimi seuraavasti:
IP-numeron antaminen COM-serverille
1. Tapa
Jos comserverille ei vielä ole määritelty IP-numeroa, se voidaan antaa arp käskyllä windowsissa. (Huom. IP-numeron vaihtaminen tällä tavalla ei onnistu). Comserverin päällä on tarra, jossa lukee comserverin tuotenumero ja nimi ja sen alla laitteelle valmistuksen yhteydessä kiinteästi annettu ethernet osoite Hex-numeroina.
Liitä comserveri samaan verkkoon (ja samaan segmenttiin) kuin Windows mikrosikin. Mene Windowsin dos-ikkunaan ja kirjoita:
esim.
| käsky | IP-numero | ethernet osoite |
| arp -s | 172.168.200.23 | 00-C0-3D-00-12-FF |
2. Tapa
Nolla-modemikaapelilla ( PC-PC kaapelilla) suoraan COM-portista
Käynnistä Hyperterminaali (= windowsin modemiohjelma). Valitse Tiedosto- Ominaisuudet- valitse puhelinumero -valitse yhdistä käyttäen-suoraan COM-porttiin 1 ( tai 2) ja liitä tähän COM porttiin ns. nollamodemikaapeli, jonka D9-liittimen 2 ja 3 navoista johdin menee ristiin.
Valitse sitten määritä- valitse asetukset: 9600,8,None,1,none ( vuonohjaus oltava ehdottomasti None = ei mitään) Valitse OK ja palaa Hyperterminaalin päävalikkoon. Kiinnitä nollamodemikaapeli ( PC-PC-kaapeli ) mikron COM-porttiin ja toinen pää Com-serverin RS232 liitäntään. Laita comserverin virtalähde verkkoon.
Kytke comserverin virta ja välittömästi paina mikron näppäimistöltä näppäintä x useaan kertaan.
CapsLock ei saa olla päällä. Scroll Lock ei saa olla päällä. Ole myös nopea, kun virta on päällä, pitää heti näppäillä toistuvasti x-näppäintä.
Hyperterminaaliin pitäisi ilmestyä IP no. + < ENTER>:
Kursori vilkkuu ENTERIN jälkeen ja siihen voit nyt kirjoittaa haluamasi IP-numeron desimaali -muodossa:
esim. 192.200.68.23
Nyt sinulla on Comserverissä haluamasi IP-numero ja voit W&T:n management-ohjelmalla klikata sinistä monitoria eli avata Telnet yhteyden ja se ottaa suoraan yhteyden porttiin 1111 eli Comserverin setup-ohjelmaan.
COM-serveri vastaa SETUP ohjelmalla ja tulostaa ruudulle:
****************************************
10BaseT Com-Server *
****************************************
1. INFO System
2. SETUP System
3. SETUP Port 0 (Serial)
4. SAVE Setup
Press <No.+ ENTER> (q=quit):
1.INFO system sisältää tietoja, joita et välttämättä tarvitse, muuten kuin COM serverin biosin päivityksessä.
2. SEUP system on tärkein ja ensimmäinen menu, jonka valitset. Näyttöön tulee seuraavanlainen menu.
*** Port:- / Menu Level:1 ***********
SETUP System
1. Setup TCP/IP
2. Set Password
3. Flash Update
4. Factory Defaults
5. Reset
Press <No.+ ENTER> (q=quit): 1
Tästä menusta valitset Setup TCP/IP, jolloin tulee seuraava menu:
*** Port:- / Menu Level:2 ***********
Setup TCP/IP
1. IP-Address
2. Subnet Mask
3. Gateway
4. MTU (512-1024)
5. BOOTP Client
Press <No.+ ENTER> (q=quit):
Tästämenusta valitset 2. Subnet mask, johon laitat Järjestelmänvalvojan antaman subnet maskin.
Tästä menusta valitset seuraavaksi 3. Gateway, johon laitat Järjestelmänvalvojan antaman Gateway:n IP-numeron.
4. MTU- arvoa ei normaalisti tarvitse muuttaa.
Viimeiseksi valitset 5. BOOTP Client. Oletusarvoisesti tässä kohdassa on 1= ON, mikä tarkoittaa, että COM-serveri ottaa sen IP-numeron, jonka DHCP-serveri tarjoaa. Tämä arvo ei ole järkevä, koska IP-numero voi tällöin vaihtua. DHCP-serverilleon määriteltävä, että tietyt IP-numerot on kiinteitä ja niitä DHCP-serveri ei jaa kenellekään. COM serverille on syytä antaa tälläinen kiinteä IP-numero.
Joten anna tässä arvo 0= OFF. ja paina ENTER. Telnet palaa valikossa alemmaksi ja painamalla taas ENTER ja vielä kerran ENTER, jolloin telnet palaa alkuvalikkoon, josta valitset 4. Save Setup ja vahvistat vastaamalla Y. (=Yes).
Nyt COM-serveri on TCP-master ja se voidaan ottaa käyttöön esim. virtuaalisena COM-porttina.
Jos käytät COM-serveriä COM port redirector ohjelman avulla, sinun ei tarvitse määrittää COM serverin UART-setupin arvoja, koska COM port redirector antaa sovellusohjelman määrittää RS232 portin arvot..
Jos sinun tarvitsee määrittää sarjaportin asetukset, valitse päävalikosta 3. SETUP Port 0, ja valitse seuraavasta valikosta 2.UART setup, jonka alavalikossa on eri kohdat :
*** Port:0 / Menu Level:2 ***********
(9600,N,8,1,H)
1. Baud:
2. Parity:
3. Data Bits:
4. Stopbit:
5. Handshake:
Press <No.+ ENTER> (q=quit):
Com port redirectorin asennusohjeet lyhyesti.
1. Asennus.
Kun haluat tehdä COM serverin sarjaportista virtuaalisen COM portin windowsiin lataa koneseesi COM port redirector. Löydät linkin sivulta TCP/IP työkalut. Jatka linkin "Go to downloads" kautta ohjelmaversioihin ja lataa versio mikä on tarkoitettu käyttöjärjestelmääsi. Pura ja suorita noudattaen seuraavia ohjeita.
1. Asennus windows NT /2000/2003/Vista/XP/2008/ 7 käyttöjärjestelmiin
Kirjaudu ensin järjestelmänvalvojaksi.
Käynnistä setup-ohjelma. Tämä asentaa ajurit ja luo pikakuvakkeen.

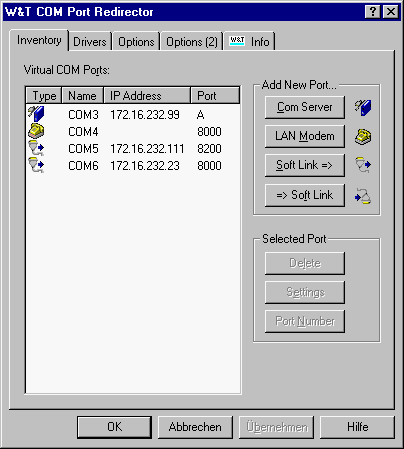

Avaa "COM port redirector" kuvake ja nyt voit valita Add New Port.., josta löytyy Com Server, LAN modem ja Soft Link. Valitse portti, jonka haluat ( tässä esimerkissä COM server).
Laita IP-numero, jonka annoit COM-serverille ja valitse portiksi A. Muita asetuksia voit muuttaa tarpeen mukaan. Voit vaihtaa COM portin numeron melko vapaasti.
2. Asennus windows 95/98/ME:hen
Kun olet ajanut puretun setup-ohjelman, mene ohjauspaneeliin ja valitse lisää uusi laite. Windowsia ei tarvitse bootata välillä.
Windows etsii laitteita, mutta antaa sinun sitten valita. Älä anna windowsin etsiä, vaan vastaa EN, haluan itse valita laitteet luettelosta. Valitse lisättäväksi laitteeksi portit LPT ja COM. Tässä luettelossa pitäisi olla Wieseman & Theis GmbH:n COM-server.
Valitse se ja Windows näyttää sinulle taulun johon voit laitaa COM-serverin IP-numeron ja portin numeron A:sta D:hen. Valitse se IP-numero jonka annoit COM serverille ja portiksi valitse A. ( B, C, D ovat neliporttisia laitteita varten).
Windows asentaa laitteen ja sen jälkeen mene ohjauspaneelin järjestelmään ja siellä laitehallintaan ja kohdassa portit, pitäisi löytyä COM-server ( COM x). Windows asentaa COM-portin seuraavaksi, mikä on vapaana. Jos sinulla on kaksi COM-porttia, ensimmäinen COM-server on portti COM3. Sen ominaisuuksista voi tehdä lisäasetuksia ja muuttaa porttiasetuksia.
